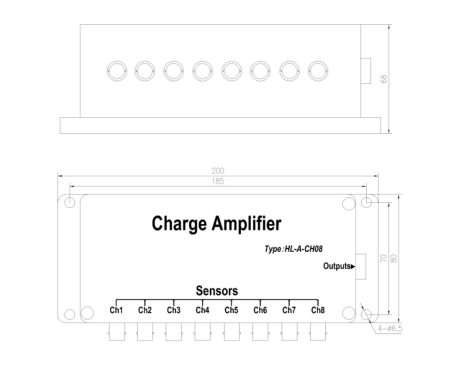

产品图片

电荷放大器

型号

HL-A-CH08

激励电压

±15V DC

输入电荷量范围

-266 ~ +266 nC

输出电压

-12~ +12 V DC

电荷转换率

-45 uV/pC

输入阻抗

＞10GΩ

频率范围（3db）

0.1～>1100kHZ

时间常数

＞100s

供电电压

DC15～30V

防护等级

IP65

工作温度范围

-20℃～70℃

产品介绍

1.介绍

电荷放大器是一种将电荷信号进行放大，滤波，转换为电压信号输出的电子设备，配合衡量石英晶体式称重传感器和称重显示器使用，广泛应用于各石英动态称重场合。

2.输出接口定义

12芯航空插头序号	接口定义	含义
12芯插座：1	SENSOR8	通道8信号输出
12芯插座：2	SENSOR7	通道7信号输出
12芯插座：3	SENSOR6	通道6信号输出
12芯插座：4	SENSOR5	通道5信号输出
12芯插座：5	SENSOR4	通道4信号输出
12芯插座：6	SENSOR3	通道3信号输出
12芯插座：7	SENSOR2	通道2信号输出
12芯插座：8	SENSOR1	通道1信号输出
12芯插座：9	GND	公共端
12芯插座：10	GND	公共端
12芯插座：11	-15V	负电源输入
12芯插座：12	+15V	正电源输入
